Hřebenové těsnění MITes HT® – Víko průlez kompenzátoru objemu

Produkty / Těsnění / Hřebenové těsnění MITes HT® – Víko průlez kompenzátoru objemu

O produktu

Hřebenové těsnění, je hlavní těsnící komponentou přírubového spoje víka průlezu umístěném na horním dně Kompenzátoru objemu.

Části těsnění

Nosný hřeben: Vyroben z nerezové oceli 1.4571 (316Ti). Dvojitý hřeben s možností kontroly meziprostoru. Grafitové obložení: Umístěno na obou stranách nosného hřebene. Vyrobeno z expandovaného grafitu (min. 99,85 % C). Grafitové obložení je následně upraveno tak, aby bylo minimalizováno riziko pádu cizích předmětů (přetoků grafitu) do primárního okruhu, což zvyšuje bezpečnost a spolehlivost celého systému.

Snížení zatížení

15%
Srovnání prodloužení u svorníku – М48x5 – 20 ks Původní těsnění Nikl – 0,46 mm Nové MITes HT těsnění – 0,4 mm

Legislativa

Část VZ dle zák. 263/2016 Sb., BT1, §12, odst.2, písm. a) vyhl. 358/2016 Sb

Instalace a použití

Víko průlezu tlačí grafitové obložení do drážek nosného hřebene na obou mezikružích a stranách. Potřebná přítlačná síla je vyvíjena utahováním matic svorníků, které zajišťují rovnoměrný tlak na celé těsnění.

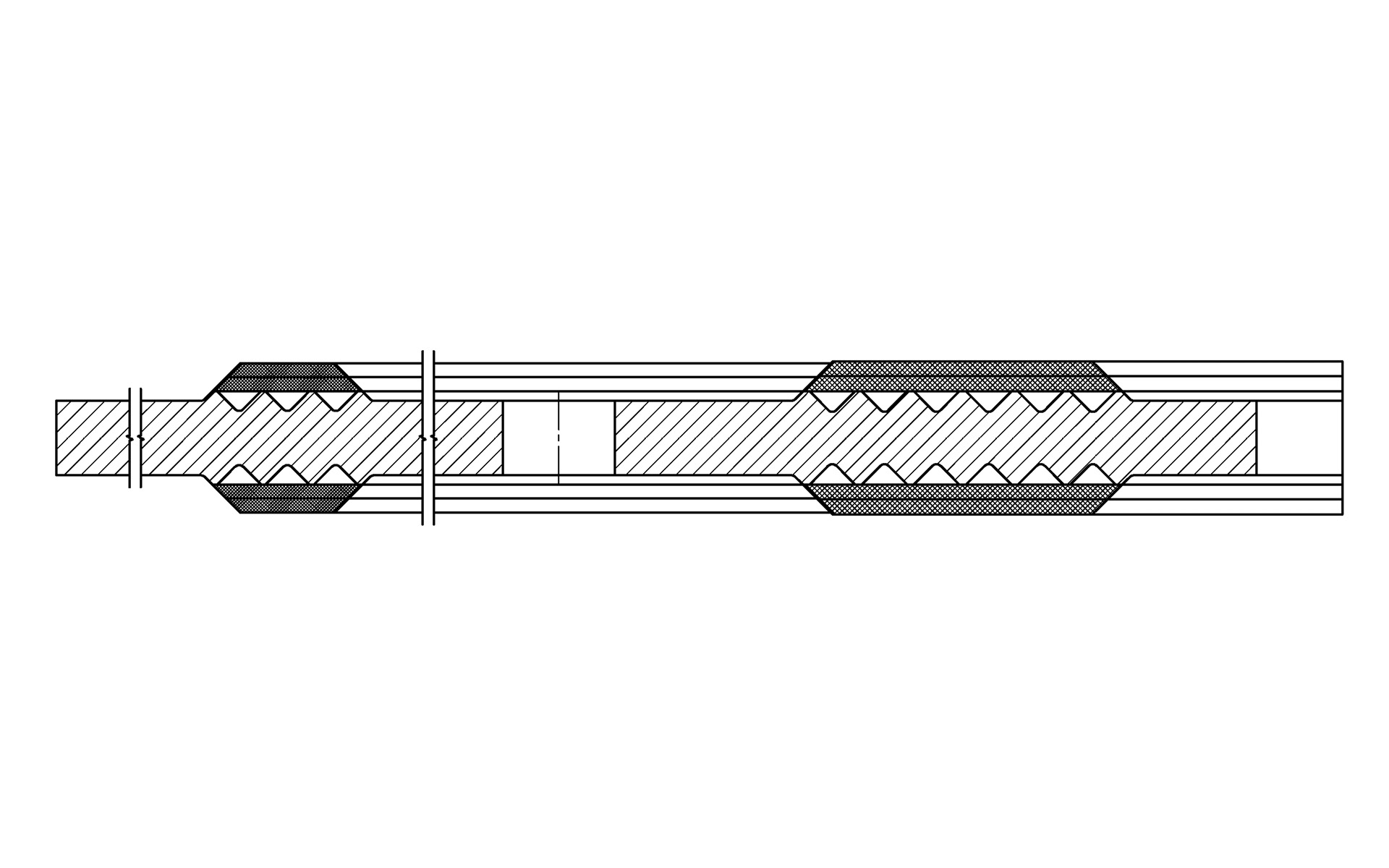

Technický výkres

První nasazení 1/2005 Jaderná elektrárna Dukovany

60+ Dodaných těsnících kompletů

Karta produktu

Hřebenové těsnění MITes HT® – Víko průlez kompenzátoru objemu

Stáhnout PDF →
