Hřebenové těsnění MITes HT® - Hlavní dělící rovina HCČ

Produkty / Těsnění / Hřebenové těsnění MITes HT® - Hlavní dělící rovina HCČ

O produktu

Hřebenové těsnění, je hlavní těsnící komponentou přírubového spoje HDR hlavního cirkulačního čerpadla typu 317.

Části těsnění

Nosný hřeben: Vyroben z nerezové oceli 1.4571 (316Ti). Jednoduchý hřeben ve tvaru mezikruží s průměry ø1249,5/ø1208,5 mm. Grafitové obložení: Umístěno na obou stranách nosného hřebene. Vyrobeno z expandovaného grafitu (min. 99,85% C). Grafitové obložení je následně upraveno tak, aby bylo minimalizováno riziko pádu cizích předmětů (přetoků grafitu) do primárního okruhu, což zvyšuje bezpečnost a spolehlivost celého systému.

Snížení zatížení

25%
Srovnání prodloužení u svorníku – М80(M100) – 30 ks Původní těsnění Nikl – 0,75 mm Nové MITes HT těsnění – 0,56 mm

Legislativa

Část VZ dle zák. 263/2016 Sb., BT1, §12, odst.2, písm. a) vyhl. 358/2016 Sb

Instalace a použití

Nosný hřeben je vložen do ulity HCČ a následně je zavezena vyjímatelná část čerpadla, která dosedá na hřebenové těsnění a vytváří tlak na grafitové obložení, které je vtlačováno do drážek nosného hřebene na obou stranách. Potřebná přítlačná síla je vyvíjena utahováním matic šroubů, což zajišťuje správné a rovnoměrné stlačení těsnění a dosažení požadované těsnosti.

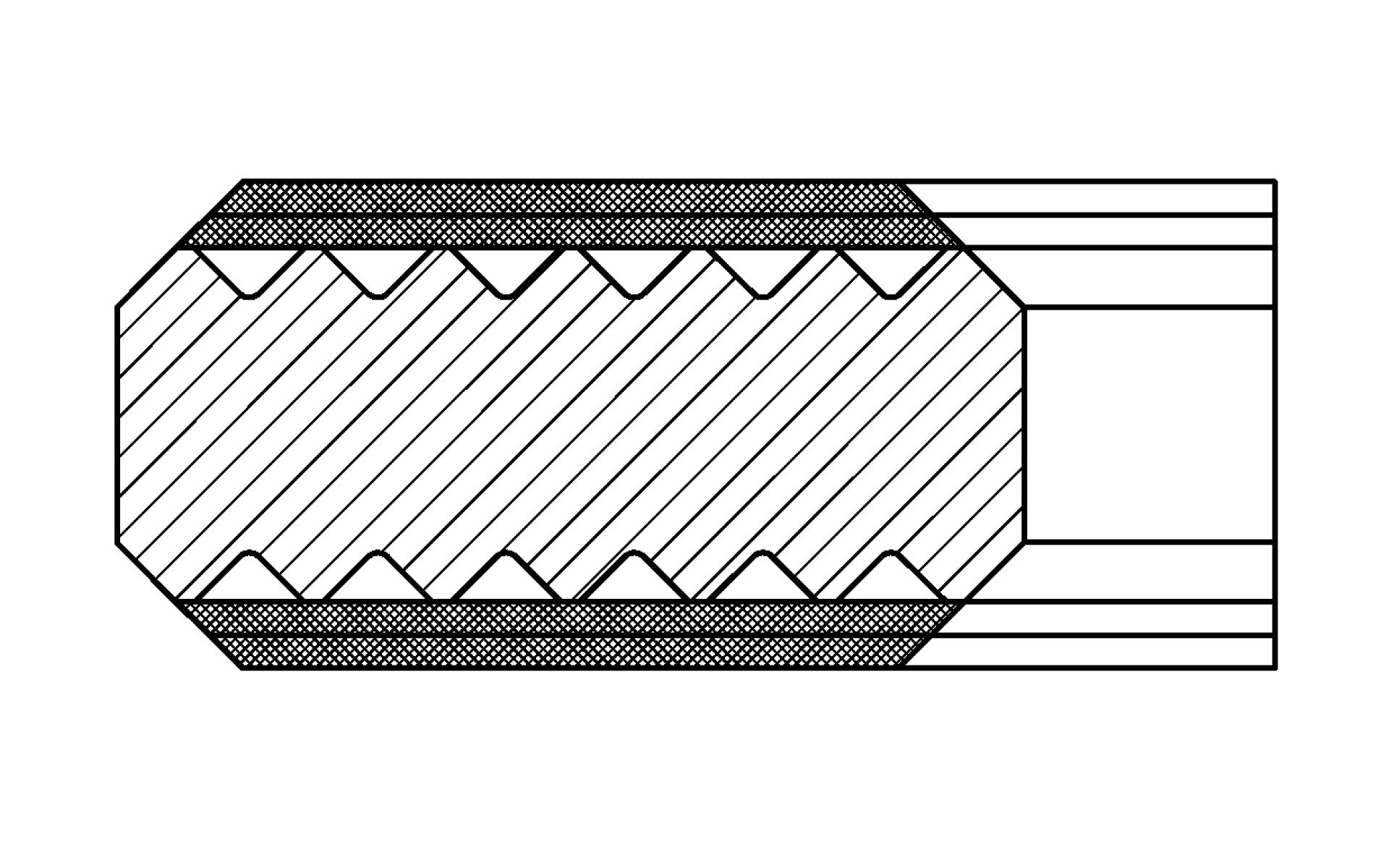

Technický výkres

První nasazení 05/2002Jaderná elektrárna Dukovany

260+ Dodaných těsnících kompletů
