Hřebenové těsnění MITes HT® - Víko bočního průlezu

Produkty / Těsnění / Hřebenové těsnění MITes HT® - Víko bočního průlezu

O produktu

Hřebenové těsnění pro utěsnění přírubového spoje víka bočního průlezu PG.

Části těsnění

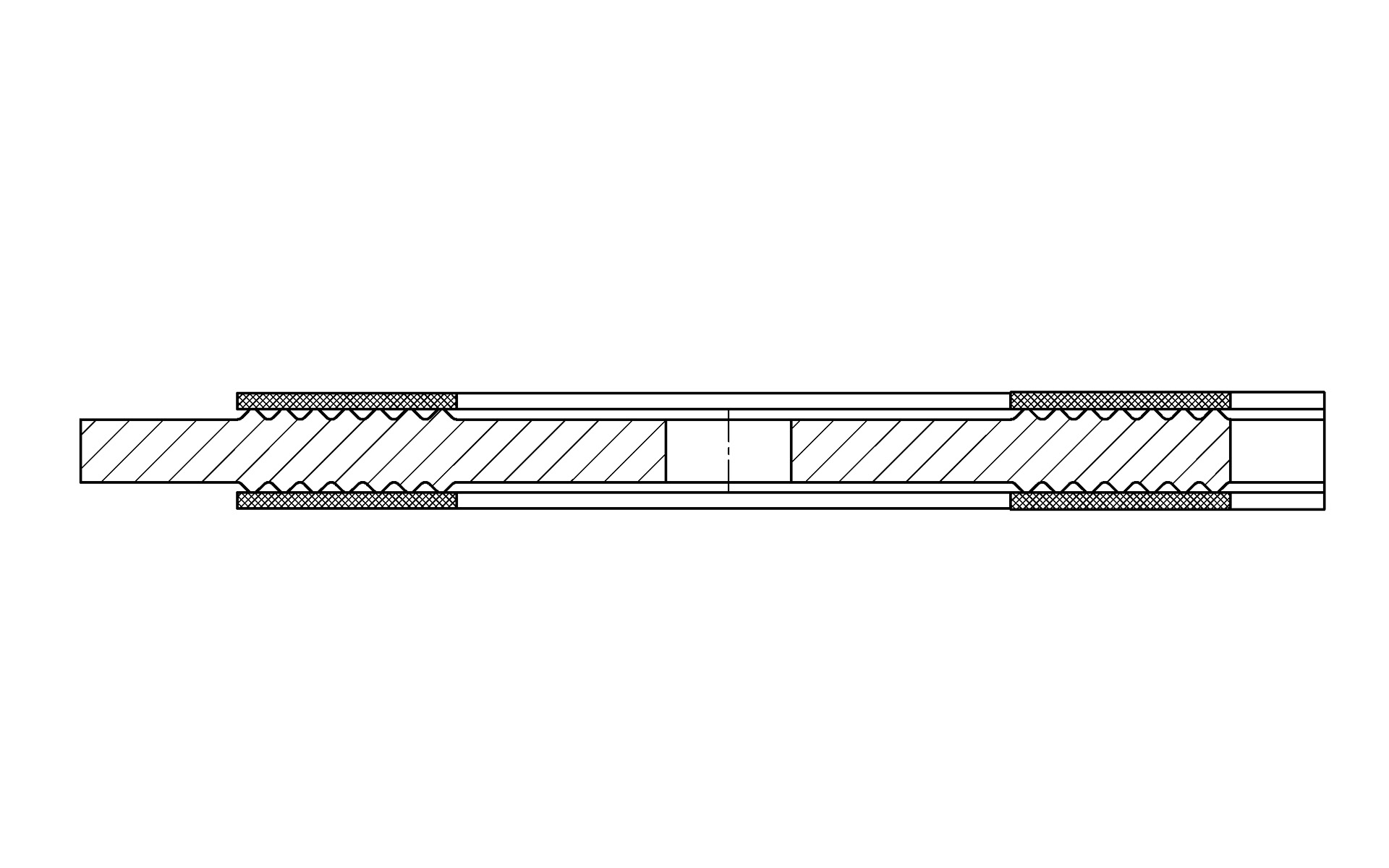

Nosný hřeben: Vyroben z nerezové oceli 1.4571 (316Ti). Dvojitý hřeben s možností kontroly meziprostoru. Grafitové obložení: Umístěno na obou stranách nosného hřebene. Vyrobeno z expandovaného grafitu (min. 99,85% C). Grafitové obložení je následně upraveno tak, aby bylo minimalizováno riziko pádu cizích předmětů (přetoků grafitu) do technologie, což zvyšuje bezpečnost a spolehlivost celého systému.

Snížení zatížení

13%
Srovnání prodloužení u svorníku – М52x5 – 20 ks Původní těsnění Nikl – 0,30 mm Nové MITes HT těsnění – 0,25 mm

Legislativa

Část VZ dle zák. 263/2016 Sb., BT2, §12, odst.2, písm. b) vyhl. 358/2016 Sb

Instalace a použití

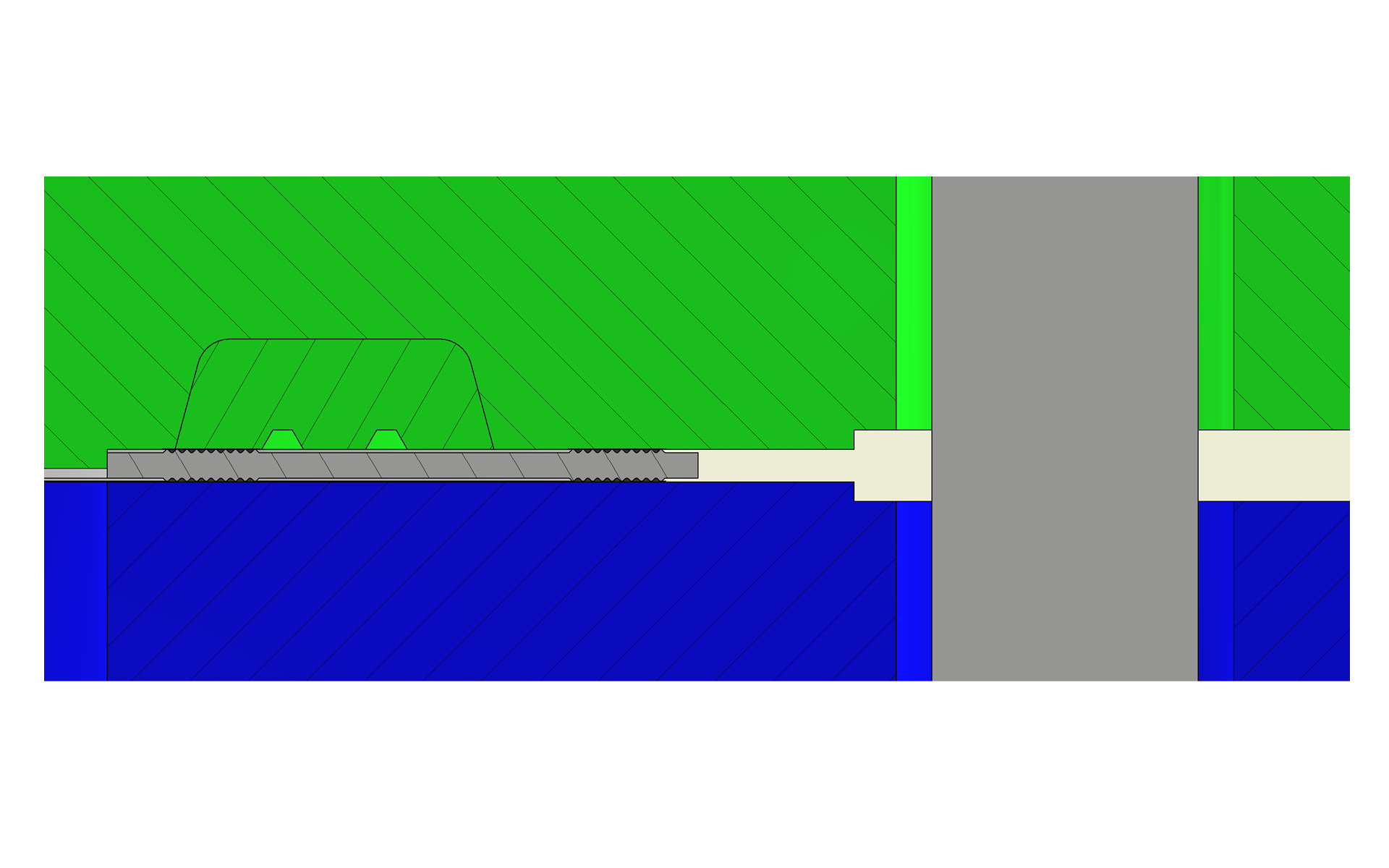

Víko vytváří tlak na grafitové obložení, které je vtlačováno do drážek nosného hřebene na obou stranách. Potřebná přítlačná síla je vyvíjena utahováním matic svorníků, což zajišťuje správné a rovnoměrné stlačení těsnění a dosažení požadované těsnosti.

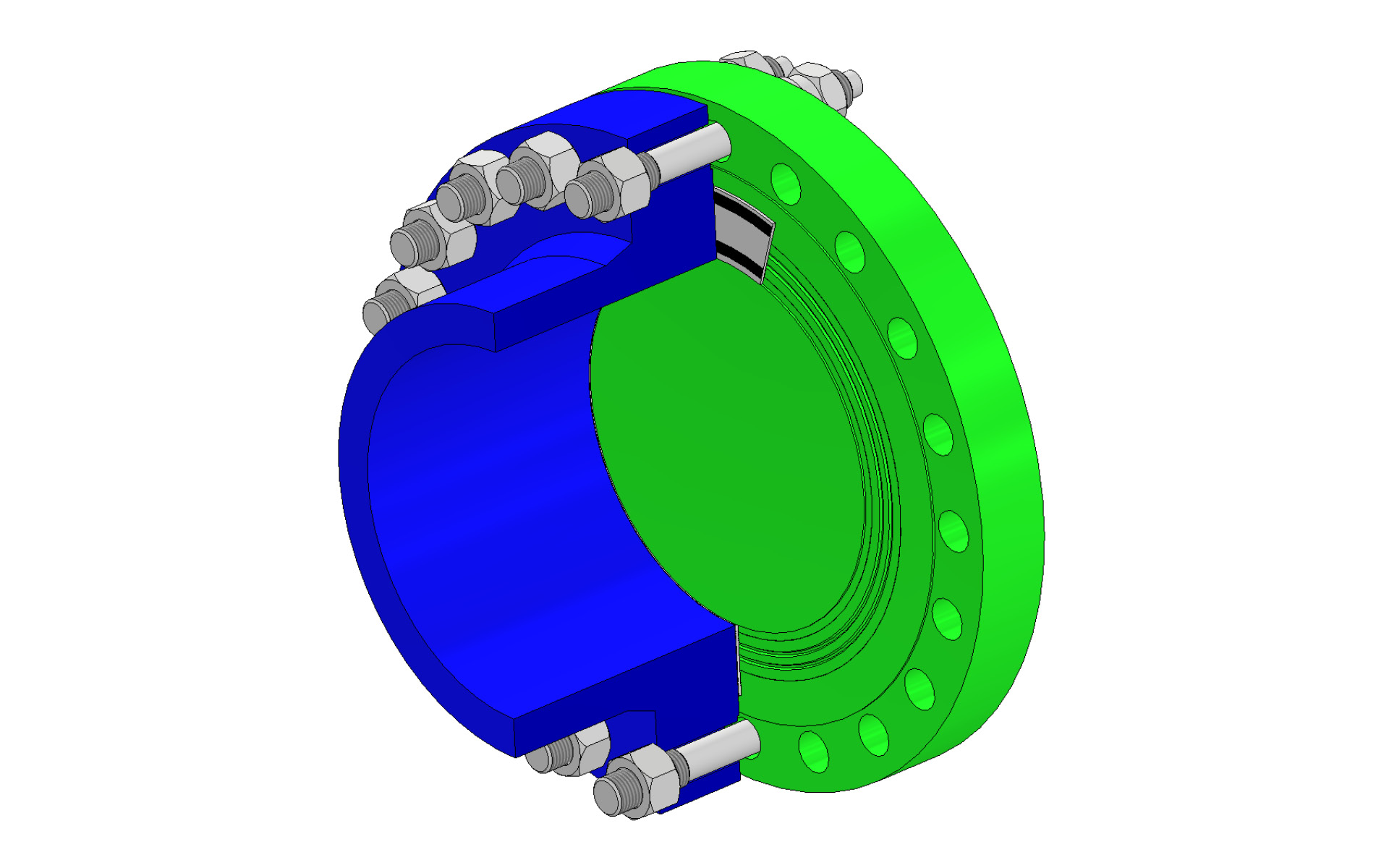

3D model

2D model

Technický výkres

První nasazení 03/2004Jaderná elektrárna Temelín

40+ Dodaných těsnících kompletů

Karta produktu

Hřebenové těsnění MITes HT® - Víko bočního průlezu

Stáhnout PDF →
